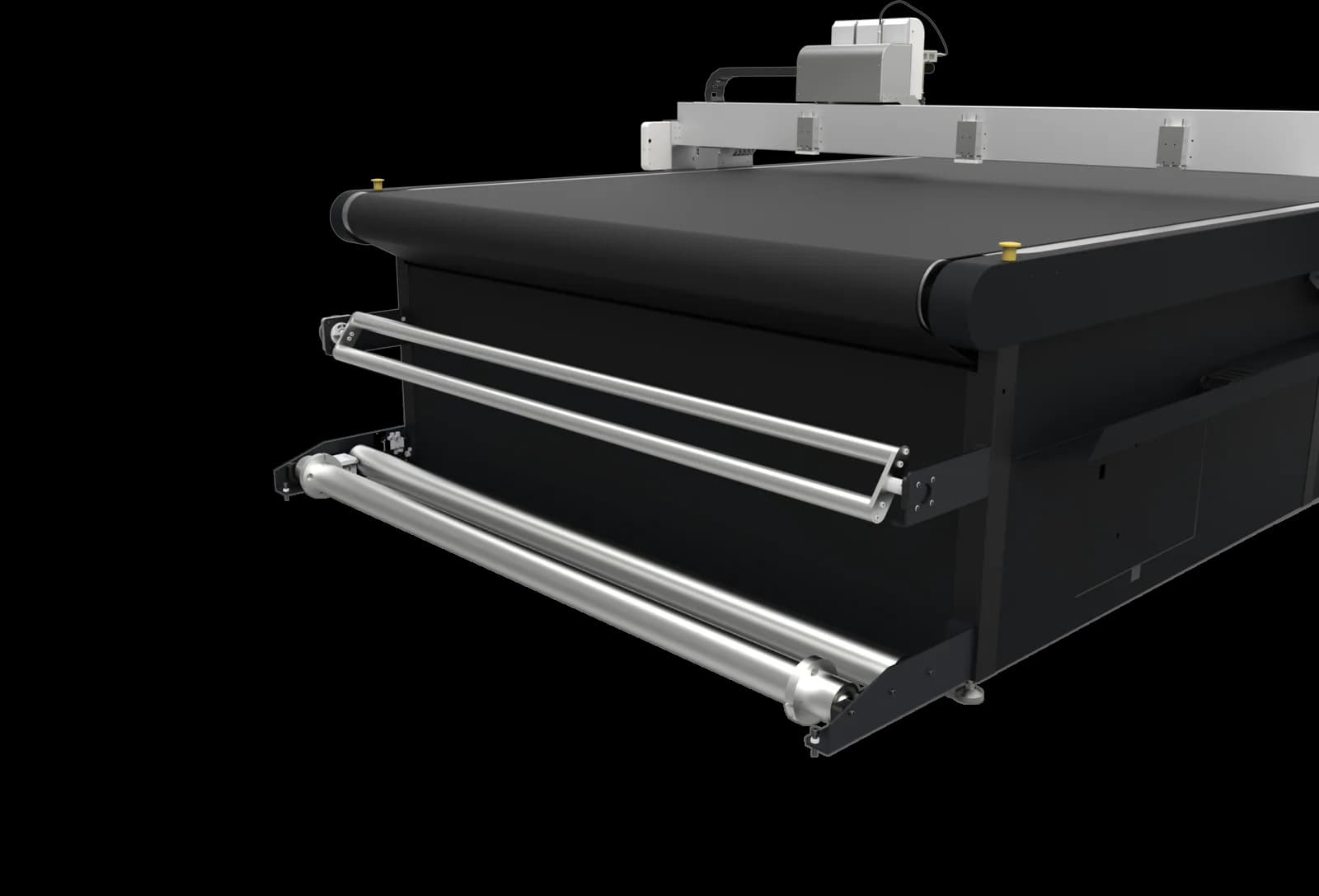

Alimentar, cortar e recolher
A configuração de fluxo automático integra alimentador, esteira e mesa de coleta. A câmera CCD e o sistema de corte contínuo são opcionais no catálogo: entram no dimensionamento da solução.

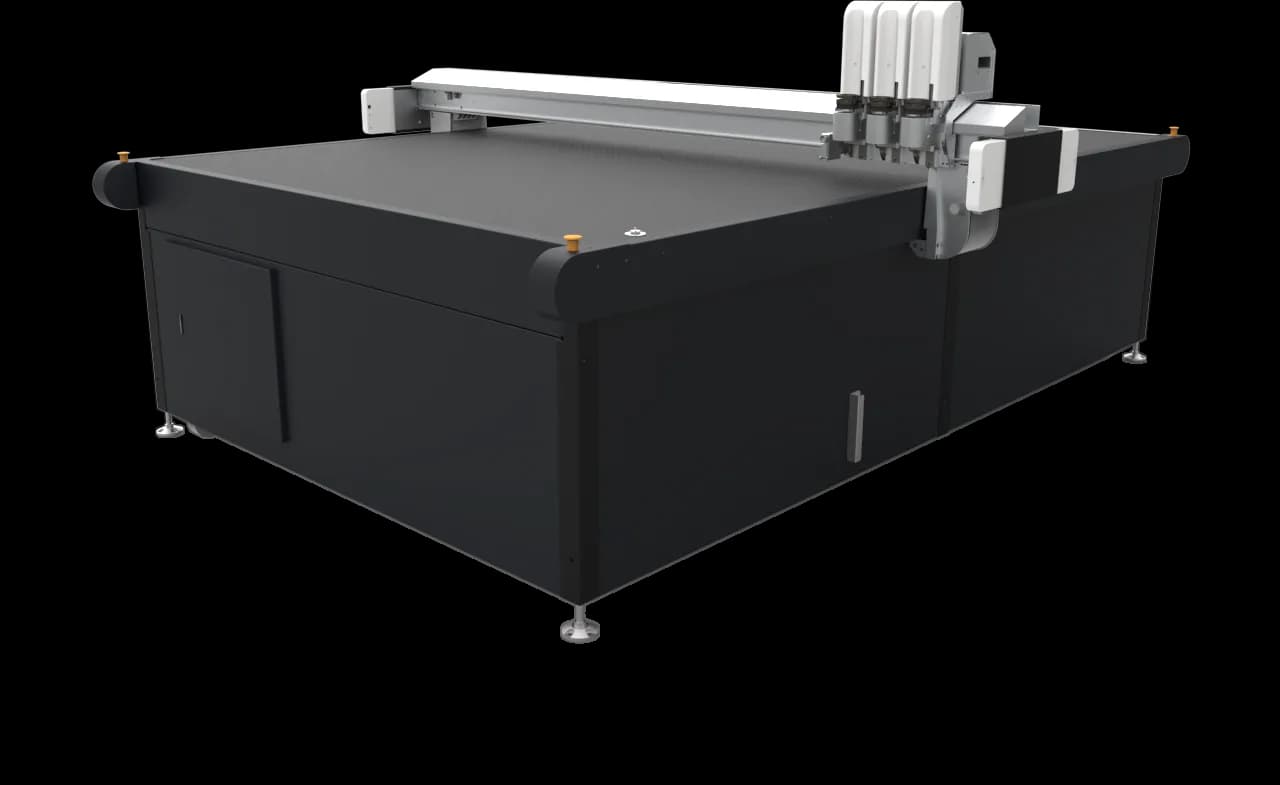

iECHO BK3
Sistema de corte de alta precisão com corte passante, kiss-cut, fresagem, punção, vinco e marcação. Com empilhador e sistema de coleta, completa alimentação e recolhimento do material automaticamente.
Explore a ficha técnica
- Velocidade máxima de corte
- 1500 mm/s
- Precisão de corte
- 0,1 mm
- Espessura máxima
- 50 mm
Da peça ao processo
O que faz diferença na sua produção
Ferramentas para diferentes acabamentos
Corte passante, meio-corte, fresagem, punção, vinco e marcação fazem parte das operações descritas para a BK3. O conjunto de ferramentas deve acompanhar o material e o acabamento da peça.
Parâmetros que acompanham o trabalho
O iBrightCut reúne biblioteca de materiais e parâmetros, edição de arquivos e gestão de tarefas. Permite consultar trabalhos anteriores e acompanhar o percurso de corte.
O acabamento começa na ferramenta
Famílias de ferramentas previstas no catálogo. As fotos são referências visuais; seleção e disponibilidade dependem da configuração.

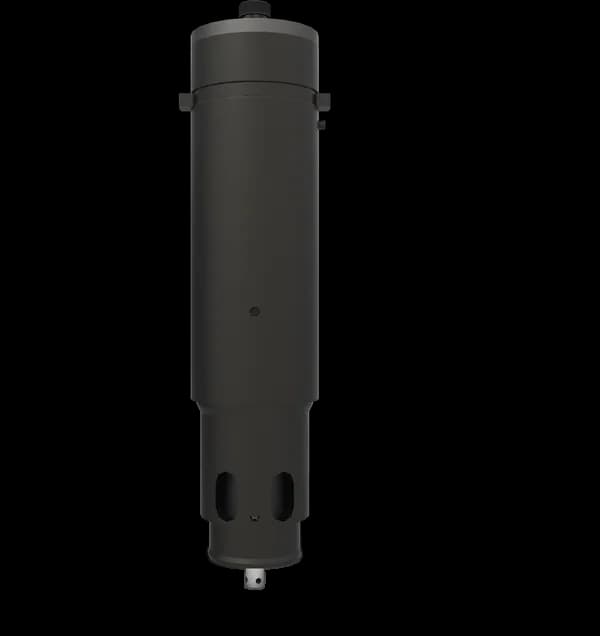

Meio-corte
Corta a camada superior de adesivos e películas, preservando o suporte. A profundidade é ajustada à aplicação.

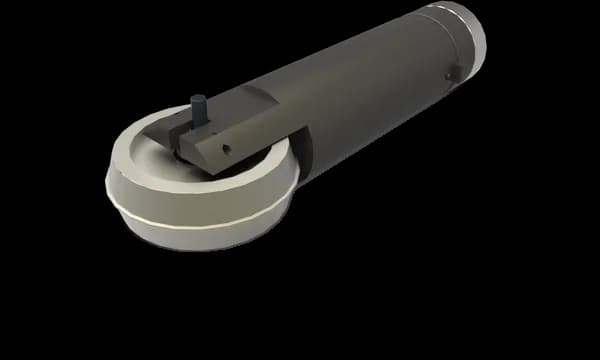

Vinco
Prepara a dobra de cartões e papelão. O tipo de roda e o ajuste dependem do material e do acabamento desejado.

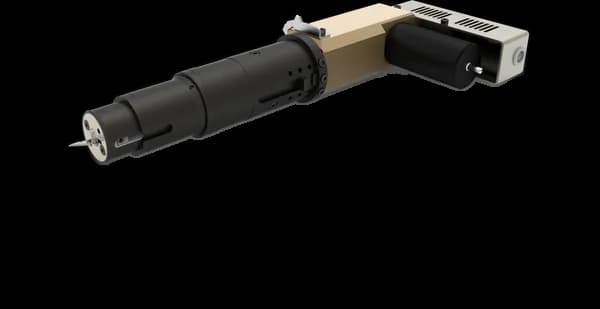

Corte oscilante
A lâmina se movimenta para processar materiais que exigem esse tipo de corte. Ferramenta, lâmina e espessura são avaliadas em conjunto.
Câmera CCD, inicialização automática da faca e corte contínuo aparecem como opcionais. A automação de alimentação e coleta deve ser confirmada na configuração proposta.
Onde entra no seu trabalho
- Gráficas e conversores com produção seriada
- Operações que precisam de fluxo automático de material
As aplicações dependem da ferramenta e da configuração. O teste com seu material ajuda a validar corte, acabamento e ritmo de produção.
Aplicações
Materiais
iECHO BK3
A técnica por trás da escolha
Câmera CCD, inicialização automática da faca e corte contínuo aparecem como opcionais. A automação de alimentação e coleta deve ser confirmada na configuração proposta.
| Área de corte | 1700 × 1300 mm |
|---|---|
| Velocidade máxima de corte | 1500 mm/s |
| Precisão de corte | 0,1 mm |
| Espessura máxima | 50 mm |
| Dimensões da máquina | 2500 × 2100 mm |
| Formatos | DXF / HPGL / PDF |
| Software | iBrightCut / CutterServer |
| Tensões publicadas | 220 / 380 V |
| Frequência | 50 Hz |
| Opções de potência da bomba | 5.5 / 7.5 / 9 kW |
| Ferramentas publicadas | EOT / DRT / UCT / KCT / CTT / RZ / POT / V-CUT |
Dados dos catálogos oficiais iECHO. Velocidades e espessuras máximas dependem do material, da ferramenta e da configuração; não representam um resultado simultâneo garantido.
A Imagine ao seu lado
Da escolha ao primeiro corte. E depois dele.
Implantação
Planejamento da instalação, requisitos de espaço e infraestrutura com o time técnico.
Treinamento
Orientação para preparar arquivos de corte, operar o equipamento e cuidar das ferramentas.
Assistência
Acompanhamento da operação e suporte para ajustes, manutenção e dúvidas do dia a dia.
Para decidir com mais clareza
Vamos encontrar o lugar do BK3 na sua produção?
Conte o que você precisa cortar. A Imagine ajuda a avaliar material, formato e acabamento para orientar a escolha.
