O formato parte da sua peça
A base reúne 12 formatos de mesa, incluindo a TK4S-25265 de 2500 × 2650 mm, além de dimensões personalizadas. A área de trabalho modular permite estudar o tamanho adequado ao seu processo.

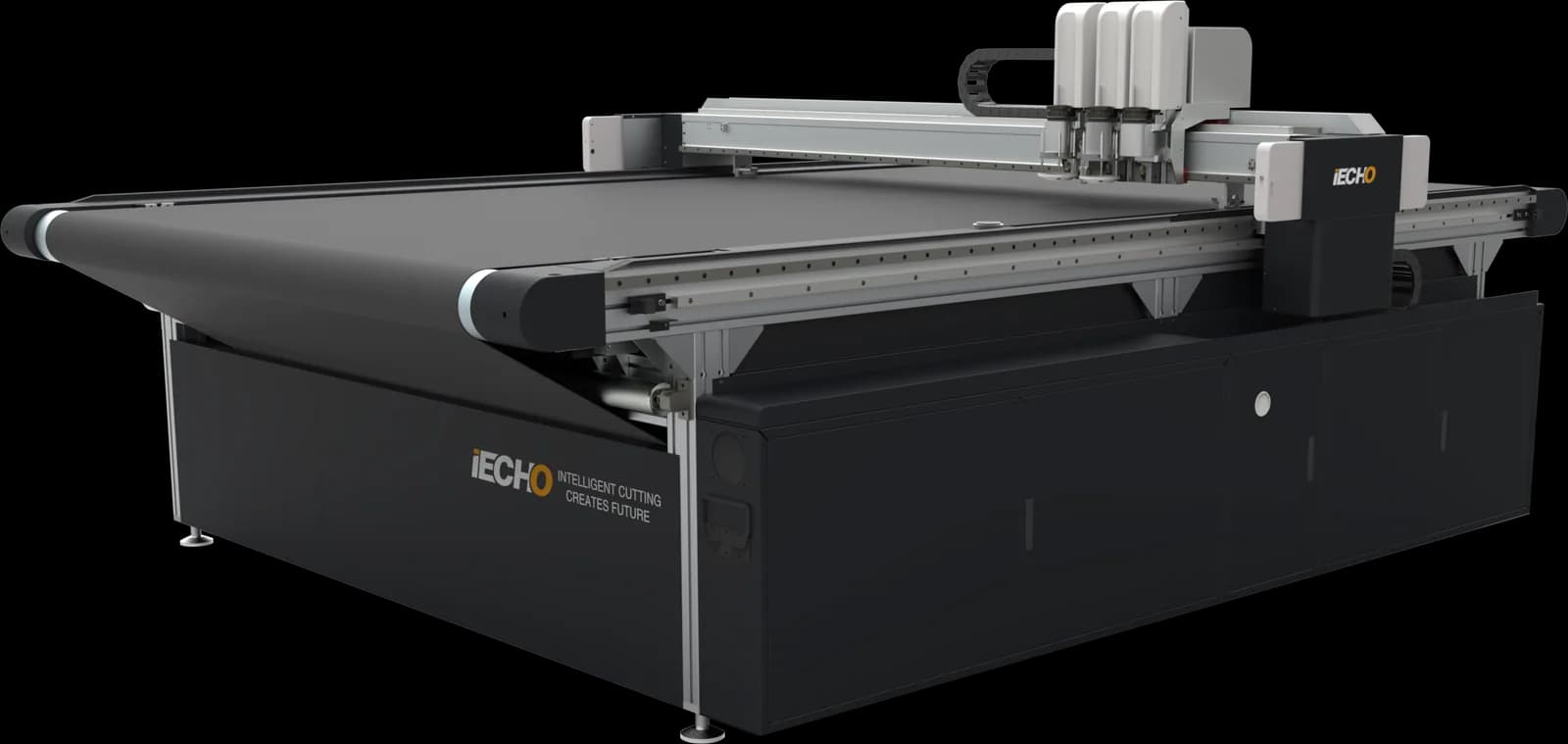

iECHO TK4S
Áreas de corte de 1,5 × 1,0 m a 5,5 × 3,2 m, além de formatos personalizados. A TK4S reúne mesa modular, câmera CCD e opções de cabeçotes para adaptar o corte ao seu processo, com feixes duplos opcionais.
Explore a ficha técnica
- Velocidade máxima de corte
- 1500 mm/s
- Precisão de corte
- 0,1 mm
- Espessura máxima
- 50 mm
Da peça ao processo
O que faz diferença na sua produção

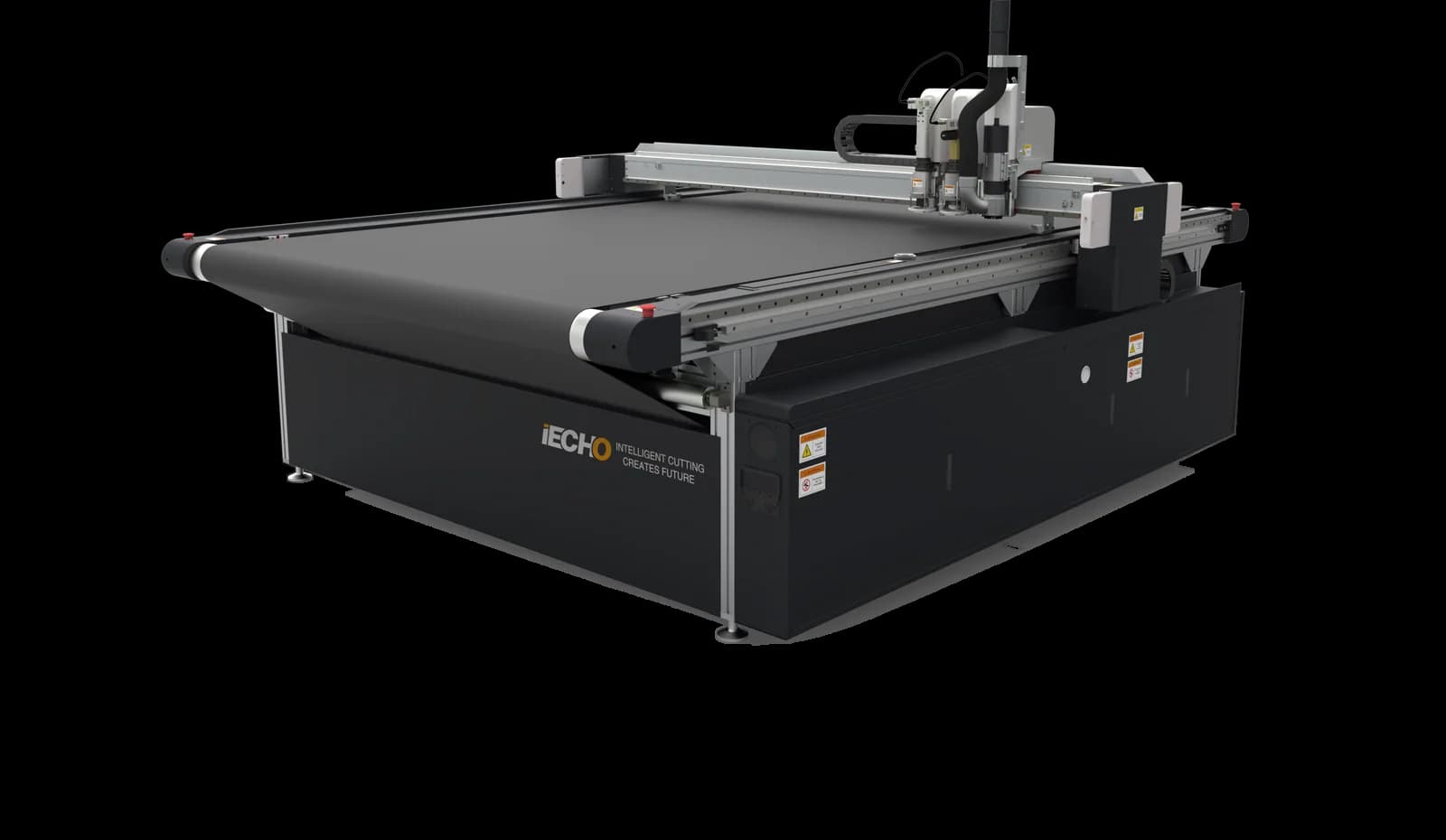

Cabeçotes escolhidos pela operação
Há opções de cabeçote padrão, de punção e de fresagem. A escolha das ferramentas acompanha o acabamento; o sistema de feixes duplos é opcional, sem promessa fixa de ganho de produtividade.
Registro de corte e movimentação de material
A câmera CCD faz o posicionamento pelas referências do material. O sistema de esteira permite coordenar o corte e a retirada das peças, conforme a configuração do equipamento.
Onde entra no seu trabalho
- Indústrias com peças de grande dimensão (displays, móveis, composites)
- Operações que precisam adaptar a mesa ao próprio processo
As aplicações dependem da ferramenta e da configuração. O teste com seu material ajuda a validar corte, acabamento e ritmo de produção.
Aplicações
Materiais
iECHO TK4S
A técnica por trás da escolha
Feixes duplos são opcionais. Formato de mesa, cabeçotes, alimentação e quantidade de bombas de vácuo precisam ser dimensionados juntos. Ganhos de produção dependem do trabalho.
| Área de corte | 2500 × 1600 mm |
|---|---|
| Velocidade máxima de corte | 1500 mm/s |
| Precisão de corte | 0,1 mm |
| Espessura máxima | 50 mm |
| Dimensões da máquina | 3300 × 2300 mm |
| Formatos | DXF / HPGL / PLT / PDF / ISO / AI / PS / EPS / TSK / BRG / XML |
| Software | CutterServer |
| Tensões publicadas | 220 / 380 V |
| Frequências publicadas | 50 / 60 Hz |
| Potência da bomba de vácuo | 7,5 kW |
| Quantidade de bombas | Sob consulta |
| Ferramentas publicadas | EOT / PRT / UCT / V-CUT / KCT / CTT / RZ / POT |
Dados dos catálogos oficiais iECHO. Velocidades e espessuras máximas dependem do material, da ferramenta e da configuração; não representam um resultado simultâneo garantido.
A Imagine ao seu lado
Da escolha ao primeiro corte. E depois dele.
Implantação
Planejamento da instalação, requisitos de espaço e infraestrutura com o time técnico.
Treinamento
Orientação para preparar arquivos de corte, operar o equipamento e cuidar das ferramentas.
Assistência
Acompanhamento da operação e suporte para ajustes, manutenção e dúvidas do dia a dia.
Para decidir com mais clareza
Vamos encontrar o lugar do TK4S na sua produção?
Conte o que você precisa cortar. A Imagine ajuda a avaliar material, formato e acabamento para orientar a escolha.
