O movimento acompanha a peça
O controle IECHOMC permite diferentes estratégias de movimento e otimização do corte por produto. O catálogo também prevê diagnóstico remoto e conexão com sistemas de gestão.

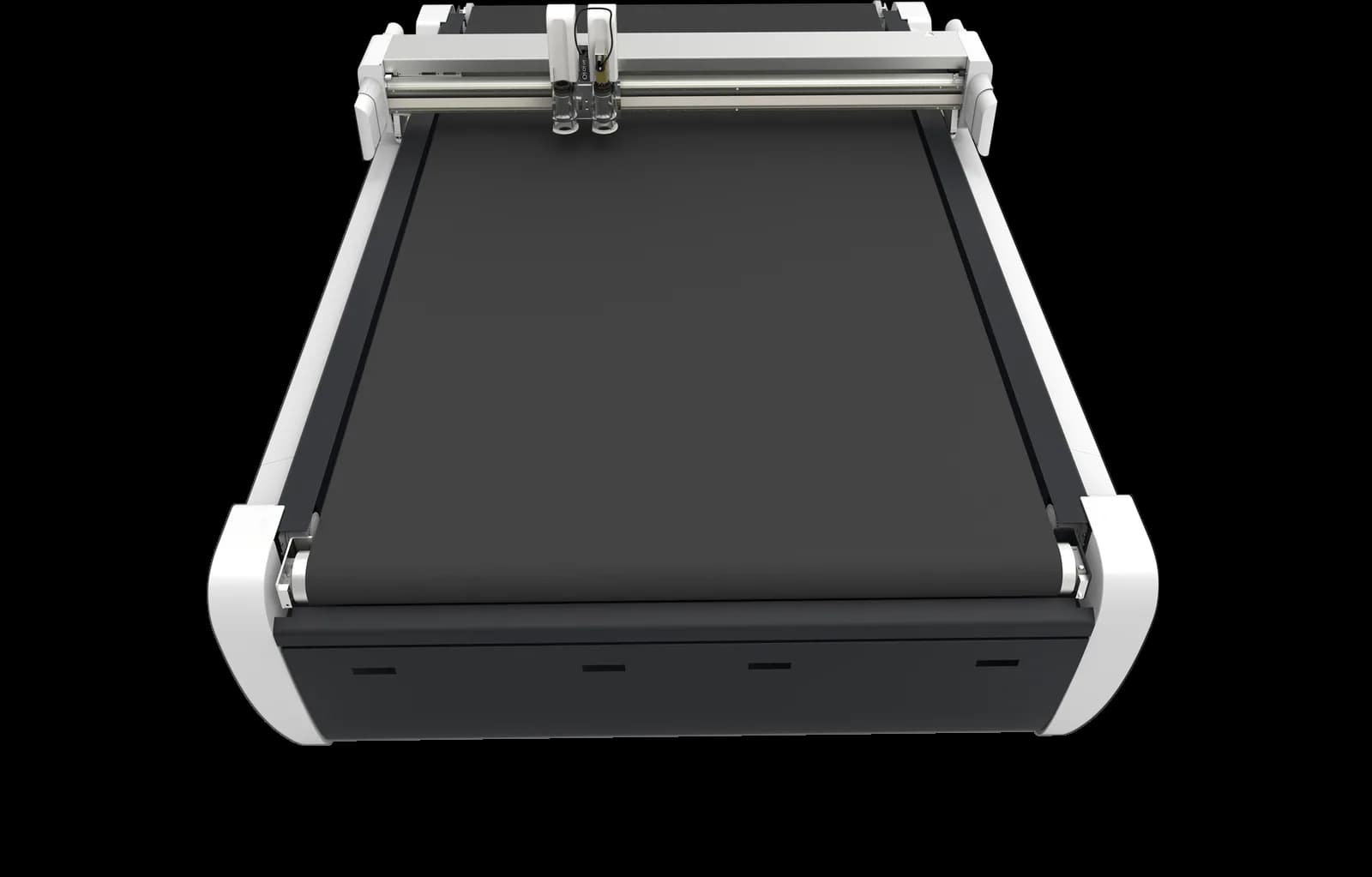

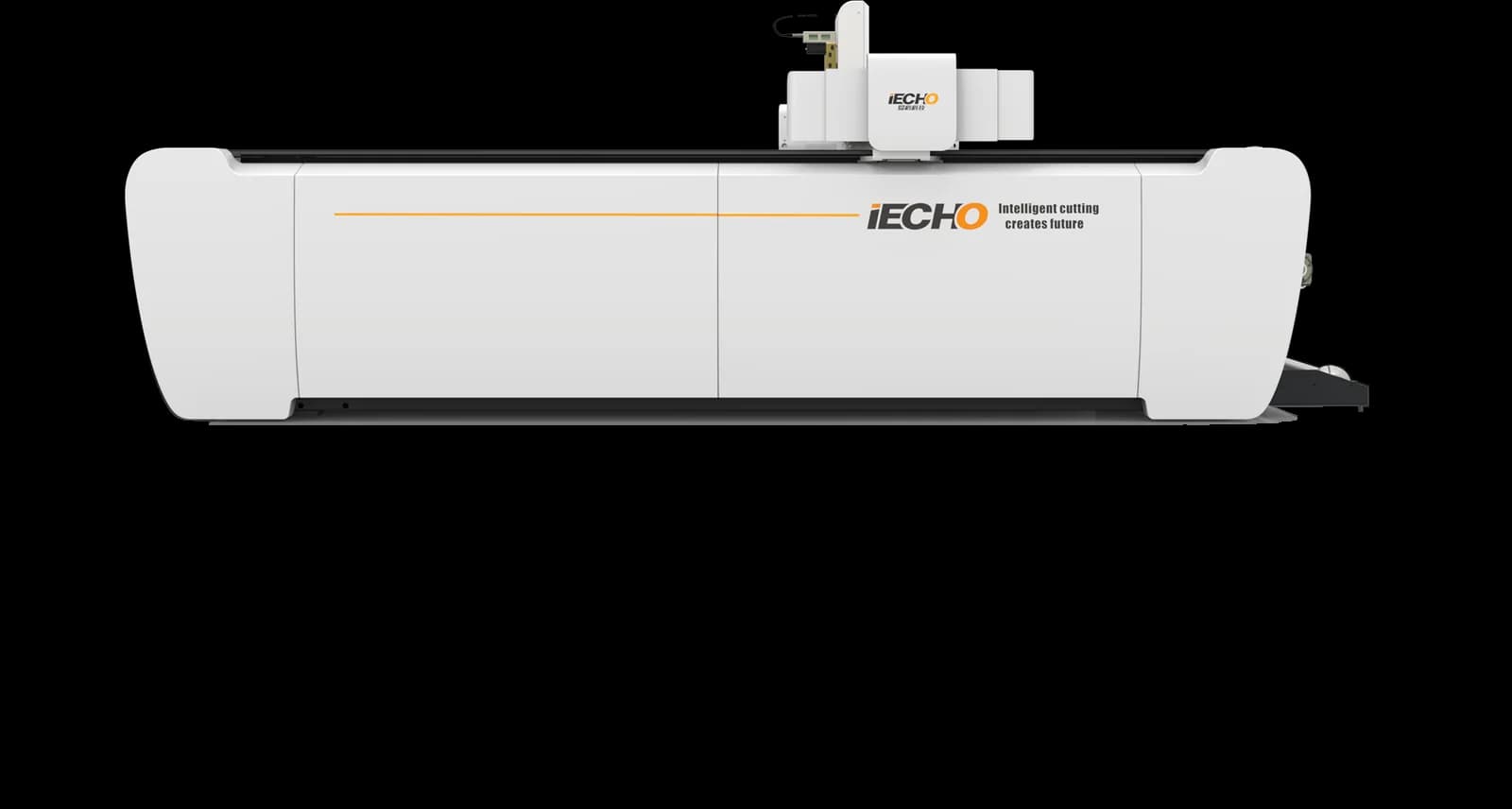

iECHO BK4
Sistema de corte de alta velocidade da nova geração: chassi em aço de 12 mm, controle de movimento IECHOMC, zonas de vácuo inteligentes, caixa de insonorização de série e esteira inteligente para corte contínuo.
Explore a ficha técnica
- Velocidade máxima de corte
- 1800 mm/s
- Precisão de corte
- 0,1 mm
- Espessura máxima
- 50 mm
Da peça ao processo
O que faz diferença na sua produção
Fixação ajustada ao material
As zonas de vácuo ajustam a sucção conforme o tamanho do material. A estrutura integrada em aço de 12 mm e a mesa em alumínio sustentam o conjunto.
Continuidade para trabalhos longos
A esteira inteligente coordena transporte, corte e coleta para processar desenhos longos. O dispositivo de desbobinamento é escolhido conforme as características do material.
O acabamento começa na ferramenta
Famílias de ferramentas previstas no catálogo. As fotos são referências visuais; seleção e disponibilidade dependem da configuração.
Meio-corte
Corta a camada superior de adesivos e películas, preservando o suporte. A profundidade é ajustada à aplicação.
Vinco
Prepara a dobra de cartões e papelão. O tipo de roda e o ajuste dependem do material e do acabamento desejado.
Corte oscilante
A lâmina se movimenta para processar materiais que exigem esse tipo de corte. Ferramenta, lâmina e espessura são avaliadas em conjunto.
A estrutura pesa 600 kg; a faixa de 600–900 kg corresponde à família de máquinas. BK4-2012, BK4-2513 e a bomba de 9 kW são referências do catálogo anterior, sob consulta. Capacidades das ferramentas não ampliam o limite de 50 mm da máquina.
Onde entra no seu trabalho
- Produção intensiva com exigência de precisão e durabilidade
- Indústrias com corte contínuo de materiais longos
As aplicações dependem da ferramenta e da configuração. O teste com seu material ajuda a validar corte, acabamento e ritmo de produção.
Aplicações
Materiais
iECHO BK4
A técnica por trás da escolha
A estrutura pesa 600 kg; a faixa de 600–900 kg corresponde à família de máquinas. BK4-2012, BK4-2513 e a bomba de 9 kW são referências do catálogo anterior, sob consulta. Capacidades das ferramentas não ampliam o limite de 50 mm da máquina.
| Área de corte | 1300 × 1200 mm |
|---|---|
| Velocidade máxima de corte | 1800 mm/s |
| Precisão de corte | 0,1 mm |
| Espessura máxima | 50 mm |
| Dimensões da máquina | 2100 × 2000 mm |
| Faixa de peso da família | 600-900 kg |
| Peso da estrutura | 600 kg |
| Espessura do aço estrutural | 12 mm |
| Formatos | DXF / HPGL |
| Tensões publicadas | 220 / 380 V |
| Frequência | 50 Hz |
| Potência da bomba de vácuo | 7,5 kW |
| Ferramentas publicadas | V-CUT / CTT / UCT / RZ / POT / KCT / EOT / DRT / EOT4 / PRT |
Dados dos catálogos oficiais iECHO. Velocidades e espessuras máximas dependem do material, da ferramenta e da configuração; não representam um resultado simultâneo garantido.
A Imagine ao seu lado
Da escolha ao primeiro corte. E depois dele.
Implantação
Planejamento da instalação, requisitos de espaço e infraestrutura com o time técnico.
Treinamento
Orientação para preparar arquivos de corte, operar o equipamento e cuidar das ferramentas.
Assistência
Acompanhamento da operação e suporte para ajustes, manutenção e dúvidas do dia a dia.
Para decidir com mais clareza
Vamos encontrar o lugar do BK4 na sua produção?
Conte o que você precisa cortar. A Imagine ajuda a avaliar material, formato e acabamento para orientar a escolha.
