Movimento para trabalhos exigentes
Motores lineares e posicionamento por escala magnética acompanham o processo. A precisão de corte de 0,05 mm é distinta da precisão de movimento e da repetibilidade.

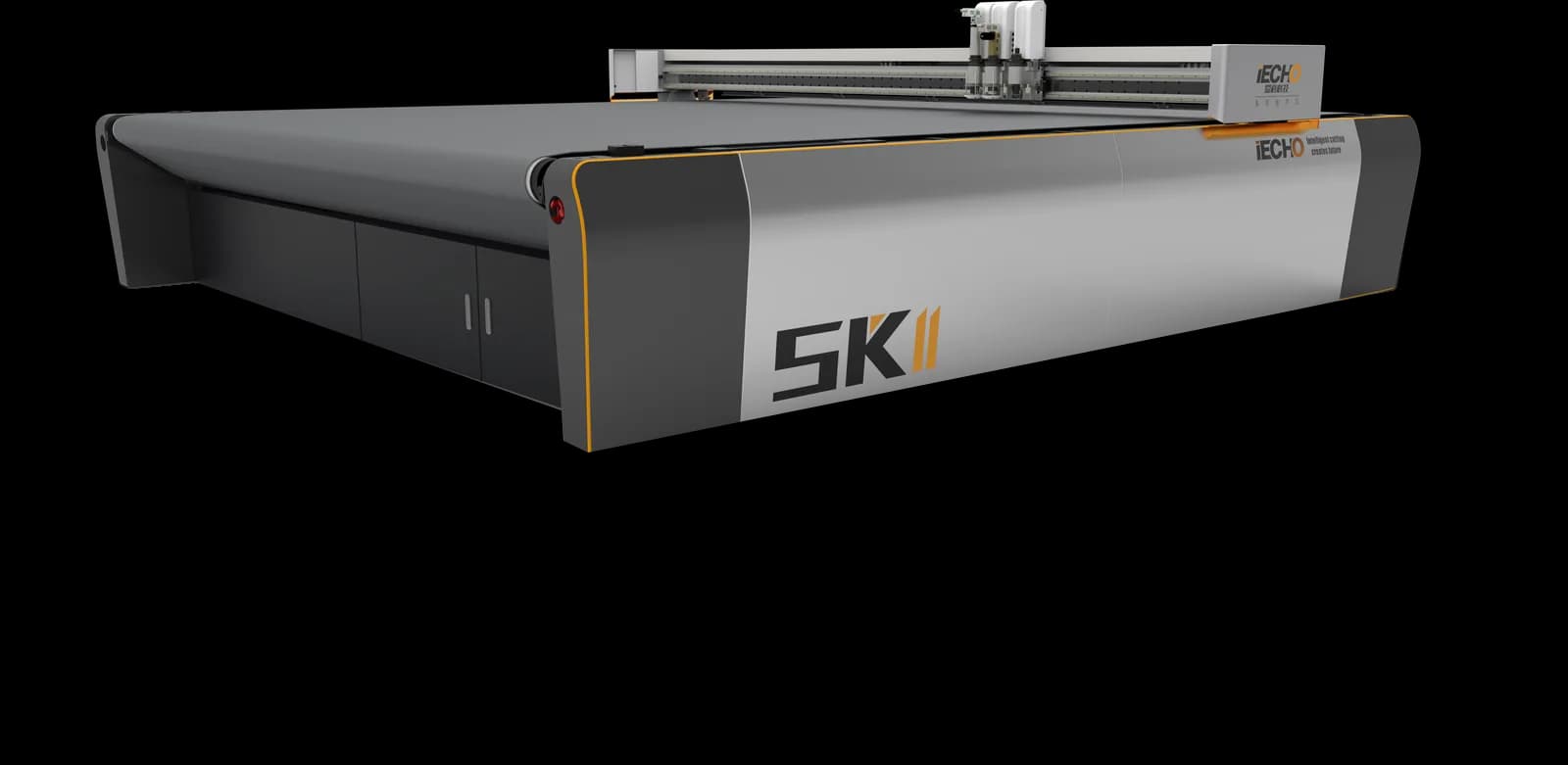

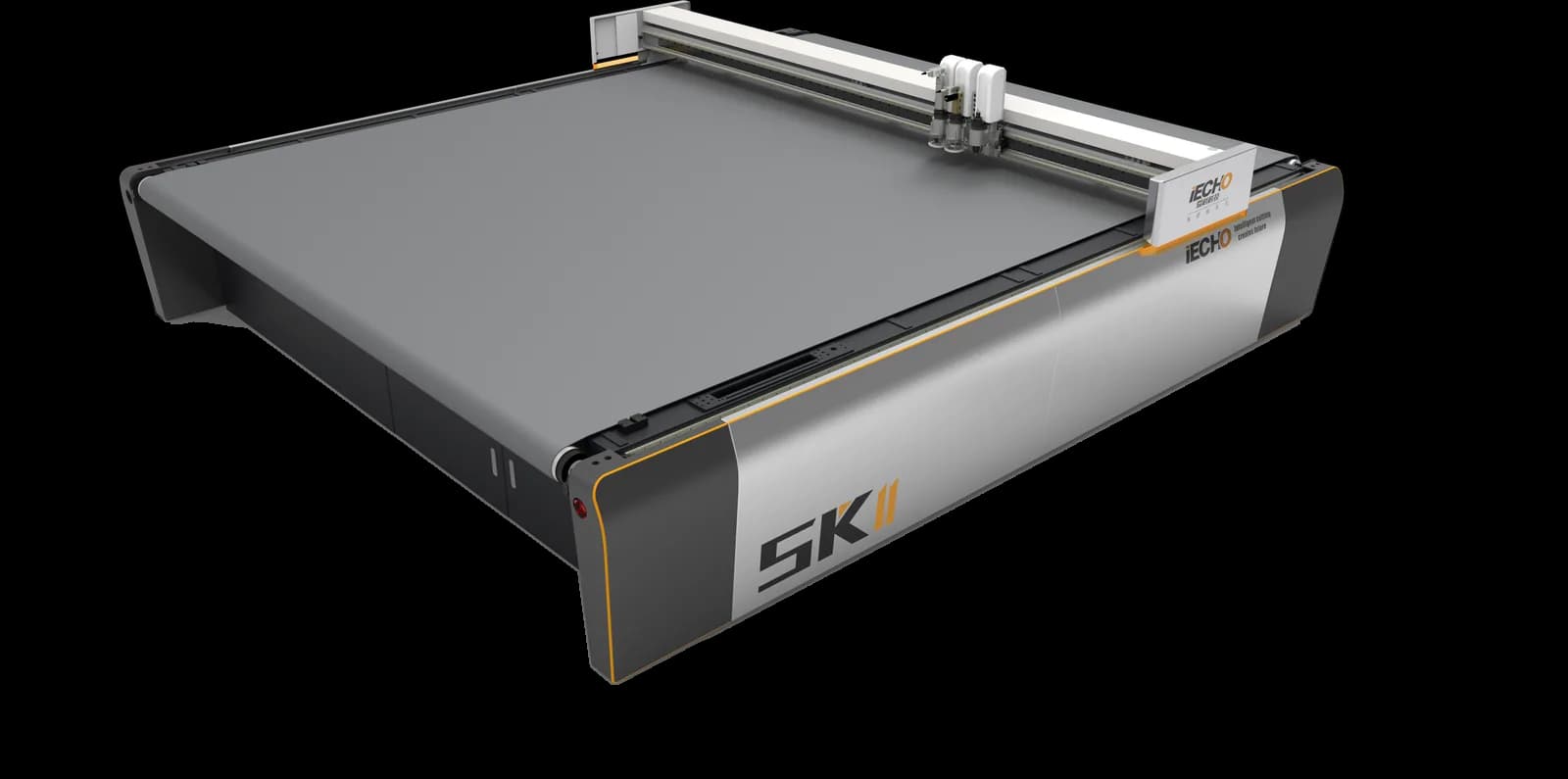

iECHO SK II
Corte digital com motores lineares e formatos de 2500 × 1600 a 3500 × 3200 mm. A SK II combina precisão de corte de 0,05 mm, compensação da mesa e corte contínuo para adaptar o acabamento ao seu processo.
Explore a ficha técnica
- Velocidade máxima de corte
- 2000 mm/s
- Precisão de corte
- 0,05 mm
- Espessura máxima
- 50 mm
Da peça ao processo
O que faz diferença na sua produção

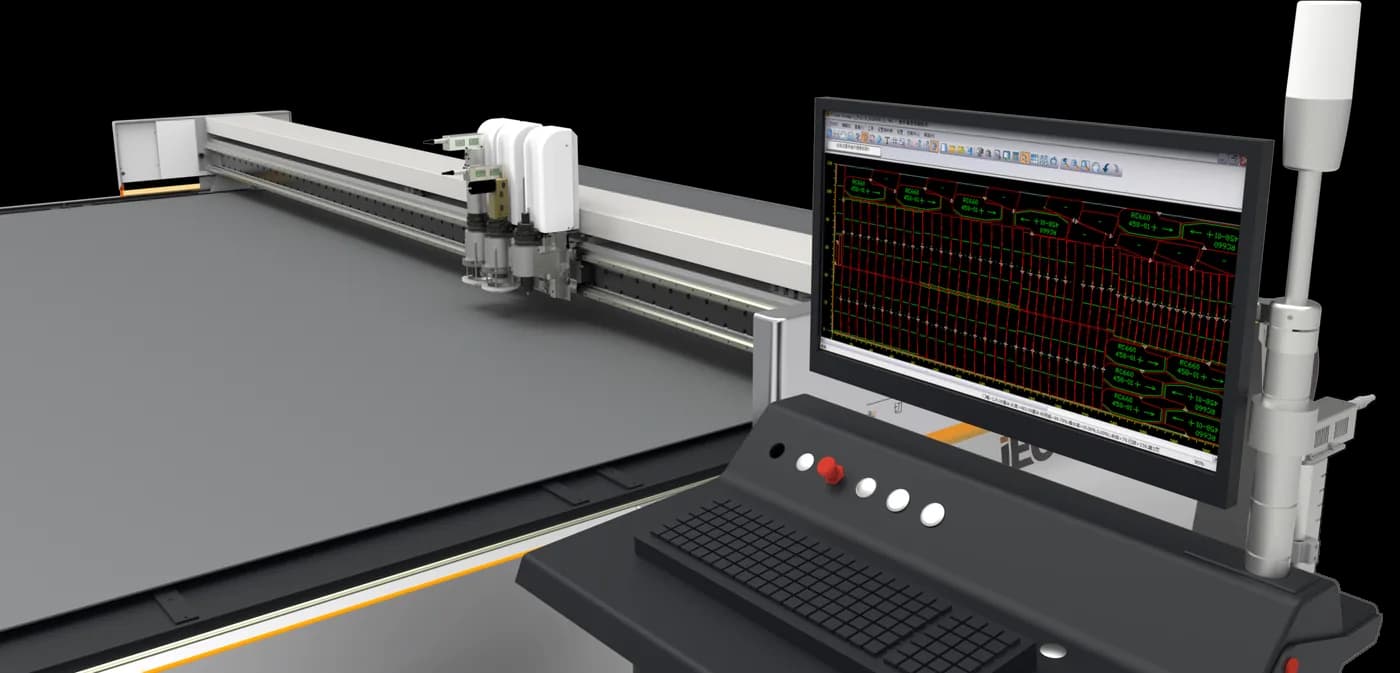

Profundidade ajustada à mesa
A compensação inteligente da mesa ajusta a profundidade de corte em tempo real. A inicialização óptica da faca auxilia a preparação da ferramenta.
Formato e ferramentas para a aplicação
Três formatos e opções de uma, duas ou três cabeças são publicados. O conjunto de ferramentas e as combinações instaladas precisam ser confirmados na proposta.
O acabamento começa na ferramenta
Famílias de ferramentas previstas no catálogo. As fotos são referências visuais; seleção e disponibilidade dependem da configuração.
Meio-corte
Corta a camada superior de adesivos e películas, preservando o suporte. A profundidade é ajustada à aplicação.
Vinco
Prepara a dobra de cartões e papelão. O tipo de roda e o ajuste dependem do material e do acabamento desejado.
Corte oscilante
A lâmina se movimenta para processar materiais que exigem esse tipo de corte. Ferramenta, lâmina e espessura são avaliadas em conjunto.
Escolha o formato para consultar dimensões e peso. Corte, movimento e repetibilidade são grandezas distintas. Opções de cabeças e ferramentas não garantem todas as combinações simultâneas.
Onde entra no seu trabalho
- Operações que precisam de corte contínuo com alimentação automática
As aplicações dependem da ferramenta e da configuração. O teste com seu material ajuda a validar corte, acabamento e ritmo de produção.
Aplicações
Materiais
iECHO SK II
A técnica por trás da escolha
Escolha o formato para consultar dimensões e peso. Corte, movimento e repetibilidade são grandezas distintas. Opções de cabeças e ferramentas não garantem todas as combinações simultâneas.
| Área de corte | 3500 × 3200 mm |
|---|---|
| Velocidade máxima de corte | 2000 mm/s |
| Precisão de corte | 0,05 mm |
| Espessura máxima | 50 mm |
| Dimensões da máquina | 4400 × 3900 × 830 mm |
| Peso da máquina | 1550 kg |
| Formatos | DXF / HPGL / PDF |
| Software | Sob consulta |
| Tensões publicadas | 380 / 220 V |
| Frequência | 50 Hz |
| Aceleração | 2 g |
| Velocidade máxima de movimento | 2000 mm/s |
| Precisão de movimento | ±0,025 mm |
| Repetibilidade | 0,015 mm |
| Ferramentas publicadas | UCT / V-CUT / CTT / KCT / EOT / POT / PRT / router 350 W / router 1.8 kW / caneta pneumatica |
Dados dos catálogos oficiais iECHO. Velocidades e espessuras máximas dependem do material, da ferramenta e da configuração; não representam um resultado simultâneo garantido.
A Imagine ao seu lado
Da escolha ao primeiro corte. E depois dele.
Implantação
Planejamento da instalação, requisitos de espaço e infraestrutura com o time técnico.
Treinamento
Orientação para preparar arquivos de corte, operar o equipamento e cuidar das ferramentas.
Assistência
Acompanhamento da operação e suporte para ajustes, manutenção e dúvidas do dia a dia.
Para decidir com mais clareza
Vamos encontrar o lugar do SK II na sua produção?
Conte o que você precisa cortar. A Imagine ajuda a avaliar material, formato e acabamento para orientar a escolha.
